当前位置：大业阀门 > 产品中心 > 工业阀门 > 蝶阀 > 软密封蝶阀 >

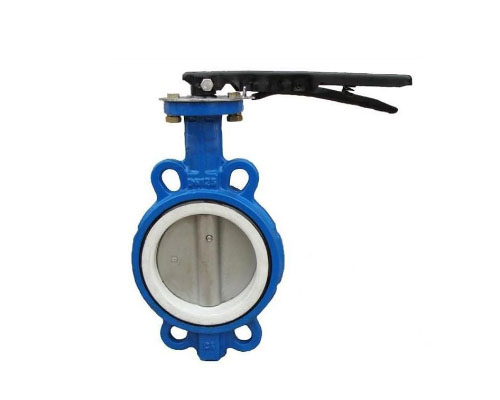

D71X手柄式对夹衬胶蝶阀

发布时间：2020-05-27 07:31

浏览次数：次

D71（XA、JA）-10C、P、R、Z连接尺寸

公称通径DN	L	D1	D	Z-Φd	H	Ho	A	B
25	43	85		4-14
32	43	100		4-18
40	43	110		4-18		220
50	43	125		4-18	63	235	270	65
65	46	145	165	4-18	70	250	270	65
80	46	160	185	8-18	83	275	270	65
100	52	180	200	8-18	105	316	270	65
125	56	210	220	8-18	115	340	310	65
150	56	240	285	8-22	137	376	310	65
200	60	295	340	8-22	164	472	365	90

D（2、3）71（XA、JA）-（6、10、16）C、P、R、Z连接尺寸

公称通径DN	L	D1	D	Z-Φd	H	Ho	A	B	Do
50	43	125	165	4-18	63	306	193	125	150
65	46	145	185	4-18	70	321	193	125	150
80	46	160	200	8-18	83	346	193	125	150
100	52	180	220	8-18	105	387	193	125	150
125	56	210	250	8-18	115	411	193	125	150
150	56	240	285	8-22	137	447	193	125	150
200	60	295	340	8-22	164	572	283	165	220
250	68	350	395	12-22	206	646	283	165	220
300	78	400	445	12-22	230	738	334	175	280
350	78	460	505	16-22	248	761	334	175	280
400	102	515	565	16-26	289	877	425	210	320
450	114	565	615	20-26	320	938	425	210	320
500	127	620	670	20-26	343	993	425	210	320
600	154	725	780	20-30	413	1131	425	210	320
700	165	840	895	24-30	478	1476	620	320	400
800	190	950	1015	34-33	525	1533	620	320	400
900	203	1050	1115	28-33	585	1655	620	320	400
1000	216	1160	1230	28-36	640	1765	620	400	400
1200	254	1380	1455	32-39	755	1995	620	400	400
