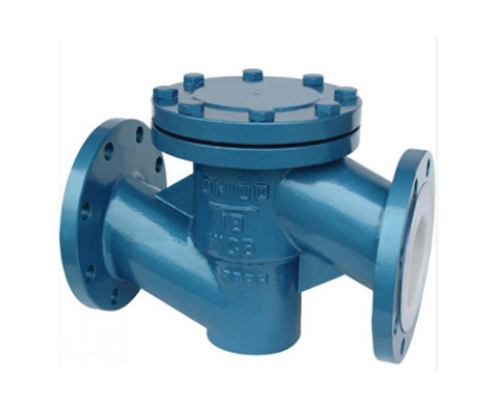

衬氟止回阀H41F46

发布时间：2020-10-23 01:55

浏览次数：次

专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点。适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6
测试：
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1

公称通径	公称压力	工作压力	L	D	D1	n-Фd
15	1.6 1.0	1.6 1.0	130	95	65	4-13.5
20			150	105	75	4-13.5
25			160	115	85	4-13.5
32			180	140	100	4-17.5
40			200	150	110	4-17.5
50			230	165	125	4-17.5
65			290	185	145	4-17.5
80			310	200	160	6/2-17.5
100			350	220	180	6/2-17.5
125			400	250	210	6/2-17.5
150			480	285	240	6/2-22
200			600	340	295	6/2-22
250			730	395	350	10/2-22
300			850	445	400	10/2-22
