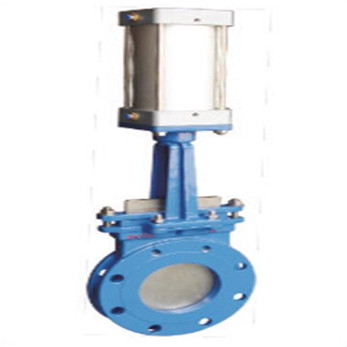

气动刀型闸阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
PZ673X气动刀闸阀结构特点：
(1)采用对夹式结构，体积小，重量轻。
(2)完全敞开的通道，可以防止介质在阀内沉积。
(3)新研制的U型封圈，可以保证阀门的良好密封性。
(4)闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
(5)流阻小。
(6)安装维修方便。
PZ673X气动刀型闸阀 执行标准
设计标准JB/T869l-1998 MSS SP-81
法兰标准GB/T9113.1-2000
结构长度GB/T1-5188.2-94
试验和压力GB/T13927-2000
四、PZ673X气动刀型闸阀 执行器技术参数
零件名称材质名称材质牌号
圆螺母优质碳素钢25
手轮灰口铸钢HT200
轴承压盖优质碳素钢35
阀杆螺母铝青铜ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
铝黄铜ZCuZn25A16Fe3Mn3
轴承—51110
阀杆不锈钢304、316、2Cr13
支架碳素钢、不锈钢WCB、CF8等
闸板不锈钢304、316、304L、316L、2Cr13
螺栓螺母优质碳素钢35
填料压盖碳素钢WCB
填料柔性石墨盘根石棉根增强四氟纤维盘根—
