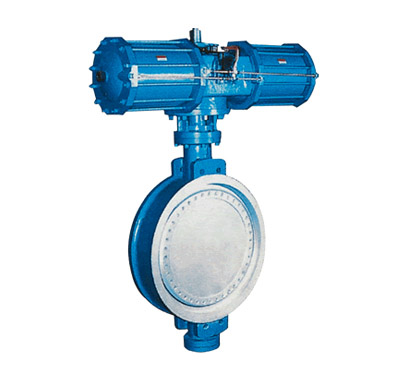

气动多层次金属硬密封蝶阀 特点
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
气动多层次金属硬密封蝶阀 采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
气动多层次金属硬密封蝶阀 执行机构
采用新型系列AW型气动执行器:
基本设计：气动双气缸双活塞拔叉式传动机构；型号AWxx=双作用式；型号AWxxS=单作用式（弹簧复位）。
回转角度：双作用式=90℃；单作用式=90℃；从两端可调节角度 -5O ～ +5O。
工作环境温度：-20℃ ～ 90℃。
气源压力：0.2 ～ 0.8Mpa（最大1.0Mpa）。
基本设计：气动双气缸双活塞拔叉式传动机构；型号AWxx=双作用式；型号AWxxS=单作用式（弹簧复位）。
回转角度：双作用式=90℃；单作用式=90℃；从两端可调节角度 -5O ～ +5O。
工作环境温度：-20℃ ～ 90℃。
气源压力：0.2 ～ 0.8Mpa（最大1.0Mpa）。
气动多层次金属硬密封蝶阀 附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
气动多层次金属硬密封蝶阀 主要技术参数
|
公称通径
|
DN（mm）
|
50～2000
|
50～500
|
|||
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
|
渗漏率
|
＜0.1×DNmm3/s（符合GB/T13927-92标准）
|
|||||
|
适用温度
|
碳钢:-29℃～425℃ 不锈钢-40℃～600℃
|
|||||
|
适用介质
|
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
|
|||||
|
驱动形式
|
蜗杆蜗轮传动、气传动、电传动
|
|||||
气动多层次金属硬密封蝶阀 主要零件的材质
|
零件名称
|
材料
|
|
阀体
|
铸铁、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢与耐高温石棉板组合成多层次
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
轴承
|
奥氏体不锈钢、304氮化
|
|
填料
|
柔性石墨
|
气动多层次金属硬密封蝶阀 三偏心特点及原理
1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
气动多层次金属硬密封蝶阀 外形尺寸
|
PN0.6～1.0MPa系列对夹式多层次金属硬密封蝶阀
|
|
公称通径
|
长度 标准值
|
外形尺寸 （参考值）
|
连接尺寸 （标准值）
|
重量 （kg）
|
|||||||
|
H
|
H2
|
A2
|
B2
|
PN0.6MPa
|
PN1.0MPa
|
||||||
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
D1
|
Z-d
|
|||||
|
50
|
2
|
43
|
112
|
625
|
245
|
72
|
110
|
4-14
|
125
|
4-18
|
12
|
|
65
|
21/2
|
46
|
115
|
625
|
245
|
72
|
130
|
4-14
|
145
|
4-18
|
13
|
|
80
|
3
|
64
|
120
|
645
|
245
|
72
|
150
|
4-18
|
160
|
8-18
|
15
|
|
100
|
4
|
64
|
138
|
675
|
355
|
92
|
170
|
4-18
|
180
|
8-18
|
17
|
|
125
|
5
|
70
|
164
|
715
|
355
|
92
|
200
|
8-18
|
210
|
8-18
|
27
|
|
150
|
6
|
76
|
175
|
800
|
355
|
92
|
225
|
8-18
|
240
|
8-22
|
29
|
|
200
|
8
|
89
|
215
|
850
|
250
|
170
|
280
|
8-18
|
295
|
8-22
|
45
|
|
250
|
10
|
114
|
243
|
925
|
250
|
170
|
335
|
12-18
|
350
|
12-22
|
69
|
|
300
|
12
|
114
|
285
|
1035
|
450
|
220
|
395
|
12-22
|
400
|
12-22
|
86
|
|
350
|
14
|
127
|
320
|
1070
|
450
|
220
|
445
|
12-22
|
460
|
16-22
|
122
|
|
400
|
16
|
140
|
350
|
1190
|
450
|
220
|
495
|
16-22
|
515
|
16-26
|
141
|
|
450
|
18
|
152
|
350
|
1250
|
650
|
280
|
550
|
16-22
|
565
|
20-26
|
191
|
|
500
|
20
|
152
|
380
|
1290
|
650
|
280
|
600
|
20-22
|
620
|
20-26
|
260
|
|
600
|
24
|
154
|
435
|
1455
|
850
|
380
|
705
|
20-26
|
725
|
20-30
|
380
|
|
700
|
28
|
165
|
480
|
1585
|
850
|
380
|
810
|
24-26
|
840
|
24-30
|
450
|
|
800
|
32
|
190
|
530
|
1700
|
1250
|
380
|
920
|
24-30
|
950
|
24-33
|
650
|
|
900
|
36
|
203
|
595
|
1965
|
1250
|
380
|
1020
|
24-30
|
1050
|
28-33
|
830
|
|
1000
|
40
|
216
|
650
|
2015
|
1250
|
380
|
1120
|
28-30
|
1160
|
28-36
|
1050
|
|
1200
|
48
|
254
|
775
|
2250
|
1250
|
380
|
1340
|
32-33
|
1380
|
32-39
|
1400
|
|
1400
|
56
|
279
|
870
|
|
|
|
1560
|
36-36
|
1590
|
36-42
|
1900
|
|
1600
|
64
|
318
|
1000
|
|
|
|
1760
|
40-36
|
1820
|
40-48
|
2900
|
|
1800
|
72
|
356
|
1110
|
|
|
|
1970
|
44-39
|
2020
|
44-48
|
4000
|
|
2000
|
80
|
406
|
1250
|
|
|
|
2180
|
48-42
|
2230
|
48-48
|
5300
|
