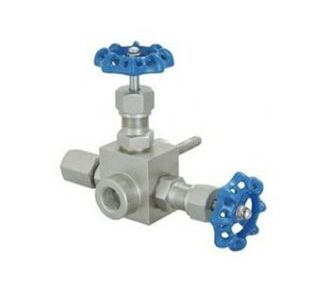

取样用截止阀通过外加取样排放装置，保证了管路中压力表的正确安装使用，达到了放空、取样的目的。具有一阀两用的功能。
该阀密封结构为硬软双质密封设计‘密封面避开了介质的直接冲刷。
GMJ11F 高密封取样阀广泛用于油田、化工、轻工、电力、冶金等装置的自控系统。应用规范
设计制造：GB/T 12224-1989；JB/T7747-1995
连接形式：内螺纹连接
结构特征：硬软双密封副；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
性能规范 单位：MPa
|
实验项目 |
压力值 |
|
公称压力 |
25 |
|
壳体实验 |
37.5 |
|
密封试验 |
27.5 |
|
气压试验 |
15 |
|
适用温度 |
≤180℃ |
|
适用介质 |
水、蒸汽、油品等 |
主要零件材料
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
GMJ11F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ11F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
|
1151-160P |
SS304 |
SS304 |
SS304 |
SS304 |
主要外形尺寸
|
规格 |
M1 |
M2 |
Ф |
L |
L1 |
H |
D0 |
重量（kg） |
|
DN6 |
M20×1.5 |
G1/2 |
Ф10 |
70 |
153 |
110 |
63 |
1.5 |
