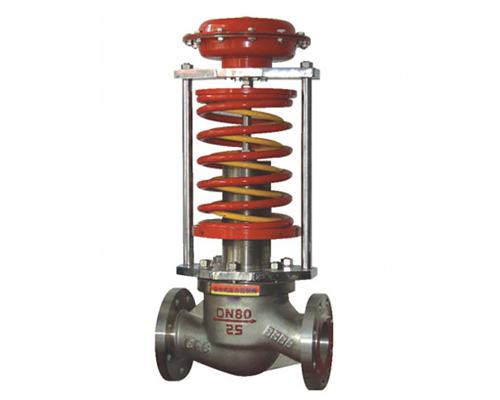

ZZYP型 自力式压力调节阀
发布时间:2020-05-26 00:40
浏览次数:

主要技术参数





公称通径mm 15       20 25       32 40       50 65       80 100    125 150    200 250    300
额定流量系数Kv 3.2       5 8      12.5 20       32 50       80 125    190 280    420 500    710
公称压力Mpa 1.6/4.0/6.4
压力设定值范围Kpa 10~60/20~120/80~250/200~500/450~1000/800~1600/1000~2200/2000~2800
压力平衡件     波纹管     套筒
最大允许压差△P(Mpa) PN1.6   1.6   1.5 1.2 1
PN4.0   2   1.5 1.2 1
减压比       10:1~1:0.8
介质温度℃ 气体≤80℃、液体≤140℃、加冷凝器≤200℃
固有流量特性 快开(特性与国外相同)
法兰连接形式 PN1.6MPa按GB9113.1-2000平面、突面整体钢制管法兰,阀体突面
PN4.0MPa按GB9113.2-2000凹凸面整体钢制管法兰,阀体凹面整体
执行机构信号接口 M12*1.5、M14*1.5
作用方式 阀前控制(K型),阀后控制(B型)








性能指标





调节精度%   ±10
允许泄漏量L/h 硬密封 单座≤10-4阀的额定容量(IV级),套筒≤10-3阀额定容量(III级)
软密封 DN15~50          DN65~125 DN150~300
10气泡/min 20气泡/min 40气泡/min

外形尺寸及重量





公称通径DNmm 法兰端面距L 压力调节范围Kpa 重量(kg) 导压管接口螺纹
20~120 80~250 200~500 450~1000 800~1600 1000~2800
H H A H A A H H A A H
15 160 475 402 450 234 455 297 430 176 420 158 410 158 26 M12*1.5
M14*1.5
20 160 475 402 450 234 455 297 430 176 420 158 410 158 26
25 160 475 402 450 234 455 297 430 176 420 158 410 158 26
32 180 520 402 495 234 500 297 480 176 470 176 450 158 37
40 200 520 402 495 234 500 297 480 176 470 176 450 158 37
50 230 540 402 510 234 520 297 500 176 470 176 450 158 43
65 290 710 402 680 234 690 297 670 234 650 176 640 176 70
80 310 710 402 680 234 690 297 670 234 650 176 640 176 90
100 350 780 402 750 234 760 297 740 234 650 176 640 176 110
125 400 840 402 790 234 800 297 780 234 740 176 730 176 130
150 480 880 402 860 234 870 297 850 234 740 176 730 176 146
200 600 915 402 870 234 880 297 860 234 860 176 850 176 182
250 730 940 402 890 234 900 297 880 234 860 176 850 176 200
300 850 1000 402 950 234 960 297 940 234 860 176 850 176 260
