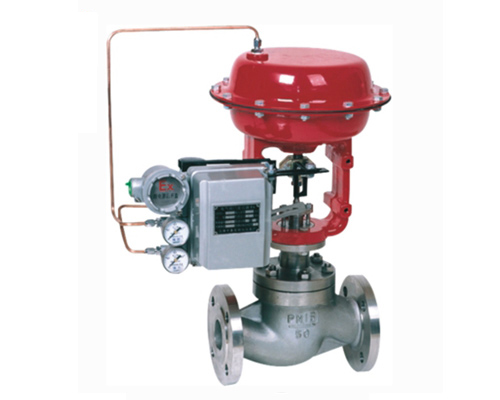

ZJH(P)(M)型 精小型气动单座(套筒)调节阀
发布时间:2020-05-26 08:03
浏览次数:




该产品具有动作可靠,流量特性精度高,可调比大,结构紧凑,外型尺寸小等优点,可广泛应用在石油化工、医药、冶金、造纸、水处理等行业要求噪音低,压差大的工业过程控制系统。

主要技术参数



公称通径mm 20 25 32 40 50 65 80 100 150 200 250 300
阀座直径mm 10   12   15   20 25 32 40 50 65 80 100 125   150 200 250 300
额定流量系数(Kv)   直线300 1.8   2.8   4.4   6.9 11 17.5 27.5 44 69 110 176 275   440 690 1000 1600
额定流量系数(Kv)   百分比 1.6   2.5   4   6.3 10 16 25 40 63 100 160 250   400 630 900 1440

公称压力 MPa 0.6     1.0     1.6     2.5     4.0     6.4
流量特性 直线、等百分比
介质温度℃ -15~200、-40~250(常温型)     -40~450(中温型)
法兰尺寸 铸铁法兰尺寸按JB78,铸钢法兰尺寸按JB79
法兰型式 法兰密封面型式按JB77,其中铸铁法兰为光滑式,铸钢法兰为凹式
阀体材质PN(MPa)   0.6,1.6 HT200、WCB
阀体材质PN(MPa)   4.0,6.0 WCB、ZG1Cr18Ni、ZG0Cr18Ni12Mo2Ti
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式 普通式(常温型)、热片式(中温型)
可调比R 50:1

行程mm

10 16 25 40 60 100



注:可为用户提供ANSI、JPI、JIS等国外法兰标准的产品,结构长度也可按用户需求确定。

执行机构主要技术参数



型号 ZH(A)(B)-22 ZH(A)(B)-23 ZH(A)(B)-34 ZH(A)(B)-45

有效面积c ㎡

350 350 560 900
行程mm 16 25 40 60







弹簧范围KPa 20~100(标准);40~200;80~240;20~60;60~100

性能指标







项目 指标值
基本误差% 不带定位器±5.0     带定位器±1.0
回差% 不带定位器≤3.0     带定位器≤1.0
死差% 不带定位器≤3.0     带定位器≤0.4
额定行程偏差% ±2.5
始终点偏差%

气关     不带定位器        始点±5.0

                                  终点±2.5

              带定位器        始点±1.0

                                  终点±1.0

气开     不带定位器        始点±2.5

                                  终点±5.0

              带定位器        始点±1.0

                                  终点±1.0

允许泄漏量L/h 2×10﹣³×阀额定容量

允许压差(PMa)





开关方式 助兴机构型号  弹簧范围KPa 气源压力KPa 需要附件 公称通径25mm 公称通径40mm 公称通径50mm 公称通径65mm 公称通径80mm 公称通径100mm 公称通径150mm 公称通径200m
气开 ZHA-22 20~100
20~100
40~200

0.14

0.25

0.4

-
P
P或R

3.00

6.4

6.4


气开 ZHA-23 20~100
20~100
40~200
0.14
0.25
0.4
-
P
P或R


2.25

6.4

6.4

1.95

6.4

6.4


气开 ZHA-34 20~100
20~100
40~200
0.14
0.25
0.4
-
P
P或R


2.36

6.4

6.4

2.04

6.4

6.4

1.67

6.4

6.4


气开 ZHA-45 20~100
20~100
40~200
0.14
0.25
0.4
-
P
P或R


1.41

6.4

6.4

1.41

6.4

6.4

气关 ZHB-22 20~100
40~200
80~240
0.14
0.25
0.4
-
P
P或R

1.5

4.5

6.4


气关 ZHB-23 20~100
40~200
80~240
0.14
0.25
0.4
-
P
P或R


1.13

3.38

6.4

0.98

2.93

6.4


气关 ZHB-34 20~100
40~200
80~240
0.14
0.25
0.4
-
P
P或R


1.18

3.54

6.4

1.02

3.06

6.4

0.84

2.51

5.85


气关 ZHB-45 20~100
40~200

80~240
0.14
0.25
0.4
-
P
P或R


0.71

2.12

4.94

0.57

1.71

4.00

注:1)P-阀门定位器;R-压力继动器。



       2)允许压差为阀关闭P2=0状态下,△P的最大值。

       3)最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。

可配附件:定位器、手轮机构、空气过滤减压器等。

外形尺寸



DN L H H1     质量(kg)
  PN(16)(25)     PN40     PN64  普通     高温
PN16 PN40  PN64 PN(16)(25)
PN(40)(64) ΦA
25     184            197          210  410     560
57 57 70 20
24 285
40     222            235          251  455     620
75 75 85 26
35 285
50     254            267          286 475      627
82 82 90 30
40 285
65     276            292          311 610      790
92 92 102 47
66 360
80     298            317          377 622       807
100 100 107 55
78 360
100     352            368          394 640       850
100 117 125 65
99 360
125     420            420          450 750       990
125 130 150 95
130 470
150     451            473          508 870      1130
142 150 175 130
160 470
200     600            615          650 890      1150
170 187 207 175
250 470
250     680            680          690 1203     1523
202 225 235 350
470 580
300     850            850          800 1234     1554
230 257 265 500
660 580



主要零件材料




零件名称 材料 温度范围 备注
阀体上阀盖 HT200 -15~200℃
WCB -20~425℃
ZG1Cr18Ni9Ti -40~550℃
ZG0Cr18Ni12Mo2Ti --40~600℃
阀芯、阀座 1Cr18Ni9 -40~550℃
0Cr18Ni12Mo2Ti -40~550℃
填料 聚四氟乙烯 -40~200℃
膜片 丁腈橡胶夹增强洗涤沦织物
压缩弹簧 60Si2Mn
