当前位置：大业阀门 > 产品中心 > 工业阀门 > 调节阀 >

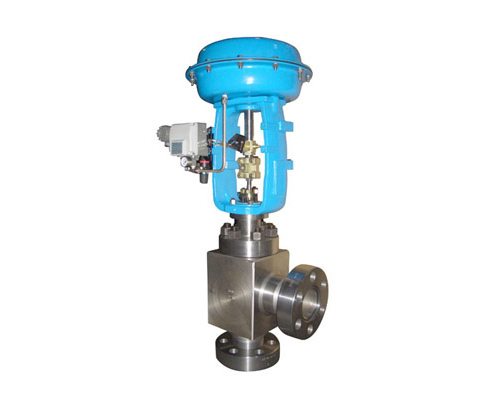

ZMAS气动薄膜高压角型调节阀

发布时间：2020-05-26 07:45

浏览次数：次

主要技术指标

公通通径 DN	6			10					15					25						32			40		50		65		80		100
阀座直径 DN	3	4	5	6	7	8	9	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
额定流量系数 Kv	0.04	0.10 0.16 0.25	0.1	0.10 0.16 0.225	0.4 0.63	1.0	1.6	2.5	0.4 0.63	1.0	1.6	2.5	4.0	1.0	1.6	2.5	4.0	6.3	8	6.3	8	16	10	25	16	40	25	63	40	100	63	160
流量特性	直线																	直线：等百分比
公称压力PN （MPa）	22:32
信号压力 KPa	标准信号：20-100；其他信号：40-200；60-180
作用方式	气关式（B）气开式（K）
型号
说明	1、本系列适用于介质温度-30~200℃。 2、额定流量系数和流量特性均以底进侧出为依据。

外形尺寸及重量

公称通径DN	PN(105pa)	ΦD	ΦDK	d	b	n-Φ	L	L1	D	H		重量（kg）
										气关式气开式		气关式气开式
6	320	管道连接为焊接形式，外径14*内径6					83	98	230	429	480	12	14
	220
10	320	95	60	12	20	3-18	105	90	325	594	673	29	35
	220
15	320	105	68	15	20	3-18	105	105		594	673	30	36
	220	95	60
25	320	115	80	23	22	4-18	120	120		609	688	31	37
	220	105	68		20	3-10
32	320	135	95	30	25	4-22	135	135	410	834	939	68	83
	220	115	80		22	4-18
40	320	165	115	38	32	6-26	165	165		870	974	78	92
	220				28
50	320	200	145	50	40	6-29	190	190		910	1016	94	108
	220	165	115		32	6-26
65	320	225	170	65	50	6-33	215	215	495	1090	1225	463	181
	220	200	145		40	6-29
80	320	260	195	80	60	9-36	260	260		1185	1310	208	226
	220	225	170		50	6-33
100	320	200	235	100	75	8-39	290	290		1235	1360	267	285
