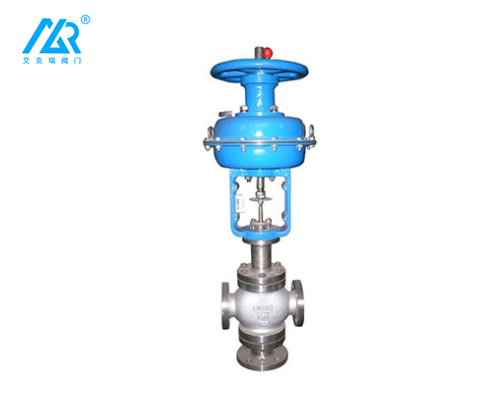

ZJHX（Q）气动三通调节阀主要零件材料及推荐使用温度范围
| 零件名称 | 材料 | 温度范围 |
|
阀 体 上下阀盖 |
HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| 阀芯、阀座、阀杆 | 1Cr18Ni9 | -250～550℃ |
| 密封垫 | 橡胶石棉板 | |
| 不锈钢缠绕垫 | ||
| 填料 | 聚四氟乙烯 | |
| 上下膜盖 | A3钢板 | |
| 膜片 | 35CrMoA | |
| 35、A3 | ||
| 支架、顶盘 | HT200 | |
| 压缩弹簧 | 60Si2Mn | |
| 波纺薄膜 | 5806胶夹480D尼龙66网眼布 |
ZJHX（Q）气动三通调节阀主要技术参数和性能指标
1、调节机构主要技术参数
| 阀座直径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|
额定流量 系数kv |
合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 |
| 分流 | 25 | 32 | 40 | 50 | 65 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 | |
| 公称压力MPa | 1.6 4.0 6.4 | ||||||||||||
| 行 程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 流量特性 | 直线 | ||||||||||||
| 介质温度℃ | -20～200、-40～+250(常温型)、-40～315（中温型） | ||||||||||||
| 法兰尺寸 | 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 | ||||||||||||
| 法兰型式 | 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 | ||||||||||||
| 阀体材质 | HT200,ZG230-450、ZG1Cr18Ni9 | ||||||||||||
| 阀芯材质 | 1Cr18Ni9 | ||||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型） | ||||||||||||
| 可调比 | 30:1 | ||||||||||||
| 气源接头 | M16×1.5 | ||||||||||||
2、执行机构主要技术参数
| 型 号 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
| 有效面积cm2 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 16.25 | 40 | 60 | 1000 |
| 弹簧范围KPa | 20～100；40～200、20～60、60～100、80～240 | |||
3、性能指标
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差％ | ±6 | ±1.5 | ||
| 回差％ | 5 | 1.5 | ||
| 死区％ | 4 | 0.6 | ||
| 始终点偏差％ | 气关 | 始点 | ±2.5 | ±1.5 |
| 终点 | ±6.0 | |||
| 气开 | 始点 | ±6.0 | ||
| 终点 | ±2.5 | |||
| 额定行程偏差％ | ±2.5 | |||
| 允许泄漏量L/h | 10-3×阀额定容量 | |||
