外螺纹角式针型阀

发布时间：2020-10-23 01:48

浏览次数：次

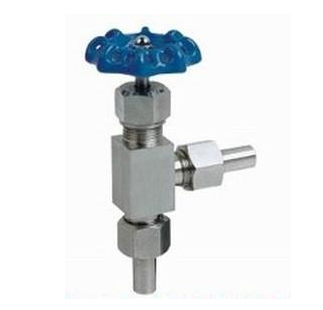

J24W外螺纹角式针型阀又名角式截止阀、角式仪表阀,安装拆卸方便、连接紧固,是仪表测量管路系统中作开启或切断管路作用。

外螺纹角式针型阀技术规范：

☆工作压力:≤6000PSI;

☆使用温度:-29℃～+200℃;

☆规格尺寸:￠6～￠25;

☆连接形式:接管对焊连接、卡套式;

☆结构特征:直角式、锥面密封,活动阀瓣;

☆阀体材质:碳钢、不锈钢、铬钼钢等;

☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;

☆制造标准: GB/T12224-2005、JB/T7747-1995;

☆阀门检测及试验标准:GB/T13927-1992;

外螺纹角式针型阀主要零件材料

零件名称 Part name	阀体、阀盖 BODY、Bonnet	阀杆、阀瓣 Stem、Disc	填料 Packing
J24W-160P-DN3	铬镍不锈钢 Cr,Ni Stainless steel	铬镍不锈钢 Cr,Ni Stainless steel	聚四氟乙稀、柔性石墨 PTEF,Soft graphite
J24W-320P-DN6	优质碳钢 High grade carbon steel	铬镍不锈钢 Cr,Ni Stainless steel	聚四氟乙稀、柔性石墨 PTEF,Soft graphite

外螺纹角式针型阀主要性能规范

型号 Type	公称压力（MPa） Nominal Pressure	试验压力PS（MPa） Test pressure			工作压力（MPa） Working Pressure	工作温度 (℃) Working Temperature	适用介质 Suitable
型号 Type	公称压力（MPa） Nominal Pressure	壳体（MPa） Shell	密封（液） Seal	密封（气） Seal	工作压力（MPa） Working Pressure	工作温度 (℃) Working Temperature	适用介质 Suitable
J24W-160P-DN3	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油气水、酸、蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc.
J24W-320P-DN6	32.0	48.0	35.2	0.6	32.0	C≤425℃	液化石油气水、酸、蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc.

外螺纹角式针型阀主要外型与连接尺寸
